蒸汽快速扩散型加湿器

产品描述
应用范围:
中央空调、新风机组等空调机组在距离加湿段情况下的配套加湿。
产品特点:
*独特的集汽、集水管设计保证汽水分离彻底。
*喷嘴设计保障决无冷凝水喷出现象。
*由于蒸汽与气流的充分接触,混合彻底,减少了蒸汽的吸收距离。
*可以减少吸收距离。
*安装方便、应用灵活,可在垂直气流中安装。
*可在任意压力下运作。
*不需要蒸汽预热,蒸汽输送管内没有残水,洁净加湿。
*带保温隔热涂层的蒸汽加湿器对空气的热辐射作用减少,可以有效的减少蒸汽喷杆所引起的温升效应,并且人误触后不会烫伤。
工作原理:
经过减压、过滤、调节阀调节后的湿蒸汽,输送到蒸汽快速扩散型加湿器的分配集管上,并通过特殊的结构将夹带的冷凝水分离出来;分离后的干蒸汽均匀地流入若干根蒸汽分配管内,并再次通过众多的耐热型非金属咀喷射出来,从而实现蒸汽在空调箱内均匀喷射、扩散,压缩蒸汽扩散距离。分离出的冷凝水经一根集水管流到空调箱外边。
保温涂层:
在蒸汽加湿器不锈钢集汽管和分配管表面喷涂一层高科技真空微粒陶瓷保温层后,能减少高达90%的蒸汽热辐射(此时蒸汽内部温度尽管已高达100℃以上,但其外表面温度仅为50℃左右),不仅能大大减少送风空气由此产生的温升,减少冷凝水量,而且加湿器安全性能也提高,可有效防止烫伤事故的发生。

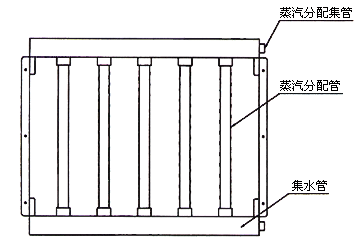

外形示意图:
●垂直式快速吸收管 |
![]() |
●水平式快速吸收管
|
型号编制:
技术性能规格表
表1:蒸汽分配集管规格 | 表2:最大蒸汽量 | ||||||||||||||||||||
|
|
尺寸选择:
空调机组选择快速吸收式干蒸汽加湿器时,表面尺寸(不包括分配集管、集水管尺寸)应与冷热盘管的尺寸相一致,必须保留足够的净空高度以便安装冷凝水排放管。
选型参数:
空调箱内截面尺寸;
新风及回风风量;
加湿前的温、湿度;
加湿后的温、湿度;
加湿段的长度;
吸收距离的概念:
在空调机组或风道内,干蒸汽加湿器安装位置与下游物体之间的距离如果太短,干蒸汽加湿器喷射出来的蒸汽来不及扩散到空气中与空气均匀混合就遇到冷物体,饱和蒸汽遇冷物体将会产生冷凝水,造成中效过滤器湿阻超大,风机及风道带水,电机烧毁等严重故障,为避免这种现象的产生,就规定了空调机组内蒸汽喷管和下游物体的最短距离,这就是吸收距离,当吸收距离很短时就需要用蒸汽快速扩散型加湿器。
选型举例:
风量V=17000m3/h的新风机组,空调内热盘管截面尺寸高×宽=1000mm×2100mm,室外新风状态(冬季)为温度-12℃,相对湿度60%RH,经热盘管加热后的温度为13℃,相对湿度为10%RH,然后进行蒸汽加湿,加湿后温湿度为13℃、90%RH,要求加湿段少于1000mm。
1、计算加湿量: 加湿量为152.5kg/h
2、由于冷凝损失,实际所需蒸汽量为W×(1.1~1.15)=170kg/h
3、根据所提供的吸收距离需选用6喷杆快速吸收式干蒸汽加湿器。
所以选择型号为SQK-1000-2100-6-H
如希望加保温隔热涂层,则为:SQK(B)-1000-2100-6-H
由于计算干蒸汽加湿器吸收距离公式较复杂,样本中无法举例,故建议设计院或空调厂请与北京STAND公司联系,即可获得我公司的快速技术支持,这样可以很方便的获得蒸汽吸收距离及快速吸收管数量及型号等数据,从而达到准确简易的设计选型目的。
