电热式加湿器(SR系列)

产品描述
适用范围:
各种工作场所的直接加湿和与中央空调、新风机组配套。如:制药厂,医院手术室,食品业等。
产品特点:
◇适用性强,可线性调节。
◇安全可靠,一体结构,安装便利,使用任何水质。
◇自动控制。
◇洁净无菌。
◇0-10V信号自动控制。
工作原理:
电热式加湿器是依据电阻加热的原理,电加热管浸没在水中,电热管通电后,依据焦耳定律,电加热管产生热量,从而使水升温至沸腾产生蒸汽。电热式加湿是通过控制加热元件的加热功率,来控制蒸汽输出量的多少。
使用条件:
环境温湿度:电热加湿器控制箱周围 温度0-400C 湿度<80%RH
进水水质:洁净的自来水、软化水、去离子水等各种水质。
水质硬度:< 30德国度
进水压力:0.1-0.3Mpa
风道压力:小于或等于100mmH2O

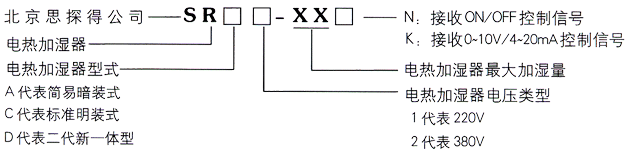

型号编制说明:
配置电控箱说明:
SRA型电热式加湿器需外配电控箱。
SRC-II、SRD型电热式加湿器主机和电控箱为一体设计,不需另配电控箱。
技术性能规格表:
型 号 SR |
A(C、D) 1-04 N(K) |
A(C、D) 3-10 N(K) |
A(C、D) 3-16 N(K) |
A(C、D) 3-22 N(K) |
A(C、D) 3-30 N(K) |
A(C、D) 3-40 N(K) |
A(C、D) 3-60 N(K) |
A(C、D) 3-80 N(K) |
智能控制型式 | N型/K型 | |||||||
电压类型 | 220V/50Hz | 380V/50Hz | ||||||
蒸汽输出量 (kg/h) | 4 | 10 | 16 | 22 | 30 | 40 | 60 | 80 |
加湿电流(A) | 13.6 | 11.4 | 18.2 | 25 | 32.7 | 46.4 | 65.4 | 92.7 |
加湿功率(kw) | 3 | 7.5 | 12 | 16.5 | 22.8 | 30.6 | 45.6 | 61.2 |
注:对于单台蒸汽输出量大于80Kg/h的电热加湿器,我公司按非标生产,详情请与STAND公司联系。
控制系统:
我公司为满足不同的用户需求,设计开发了多种多样的控制方式:
1.N型控制模式:
加湿控制:ON/OFF
即外界湿度控制器只能以开/关方式控制加湿;
2. K型控制模式
加湿控制:比例调节
即外界湿度控制器可用0-10V/4-20mA的调节信号连续调整加湿器的加湿量
附件:
铝制蒸汽分配管:
功能:将电热加湿器产生的蒸汽均匀喷射到空调箱或狭窄的风道中。
快速蒸汽分配器:
功能:将电热加湿器产生的蒸汽均匀喷射到空调箱或风道中,并且保证蒸汽在较短的距离内扩散开。
注:对于电热加湿器,同样存在蒸汽吸收距离的问题,如果蒸汽吸收距离不够,一样会存在加湿器后面的中高效过滤器、风机及 风道处产生冷凝隐患!
室内蒸汽分配器:
功能:将电热加湿器产生的蒸汽用特制风机在室内均匀快速地扩散。
